Monofaze izole trafolarımız müşteri taleplerine göre 25 VA’den 100 KVA kadar istenilen güç aralığında bakır malzemeden istenilen voltaj (giriş- çıkış) değerlerine göre üretilmektedir. İnsanları ve sistemi korumaya yönelik üretilen izole trafolar mevcut yük ile şebekeyi elektriksel olarak ayırarak etkin bir izolasyon sağlarlar. Bunun yanı sıra şebeke geriliminin dalgalanması sonucu oluşan olumsuz koşulları önlerler.
Otomasyon ve kumanda sistemleri, doğrultucular, makine ve asansör panoları, tıbbi cihazlar ve inventörler gibi cihazlar kullanım yerlerine örnek olarak verilebilir. Monofaze izole trafolar topraklama amacıyla özel amaçlı uygulamalar için üretilebilirler.
Firmamız standart trafo imalatı yanı sıra kullanıcıların ihtiyaç duyduğu her türlü özel imalatı da yapmaktadır. Ürünlerimiz Çağ Trafo güvencesinde 2 yıl garantili , CE işaretli ve TS-EN61558-1 EN 61558-2-20 standartlarına uygun olarak üretilmektedir.
GENEL ÖZELLİKLERİ
Güç: 25VA- 100kVA
Giriş Gerlimi: 5VAc – 1000 VAC
Çıkış Gerilimi: 1000VAC kadar
Sargı: Bakır veya alüminyum
Tip: Oto veya İzole, Kuru Tip
İzolasyon Sınıfı: F veya H
Verim: %99
Tam Yükte Gerilim Düşümü: %3
Bağlantı: Klemensli, Papuçlu veya Bara
Soğutma: Doğal Hava (AN) veya Cebri Hava (AF)
Yapım Özellikleri: Açık veya kutulu
Koruma Sınıfı: IP00,IP20; IP23,IP44, IP 54 seçenekleri
İzolasyon Gerilimi: 2500 VAC
Neme karşı koruma için vakumlu vernikleme
Sessiz çalışma
CE işaretli ve EN61558’in istenilen her türlü alt standartları ile uyumlu üretim
ISO 9001 – ISO 14001 – ISO 45001 kalite yönetimi sistemi altında üretim.
GENEL KULLANIM ALANLARI
Tıbbı Cihazlar
CNC Makineleri
Kontrol Cihazları
Asansör Sistemleri
Alarm Sistemleri
Tekstil Sistemleri
Aydınlatma Üniteleri
Elektronik Cihazlar
Yangın ve Güvenlik Sistemleri
Radyo ve TV istasyonları
Telefon Santralleri
Motorlu Makineler
Matbaa Makineleri
Elektrik Ev Aletleri
Denizcilik Ekipmanları
TV ve Video Kaydediciler
Telekomünikasyon Cihazlar
|

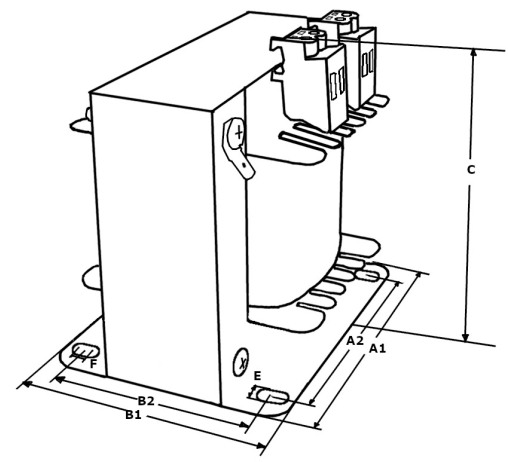

MODEL
NO |
GÜÇ
|
BOYUTLAR
(mm) |
AĞIRLIK
|
|
(VA)
|
A1
|
B1
|
C
|
(kg)
|
| CTRM-050
|
50
VA |
84
|
57
|
80
|
1,5
|
| CTRM-100
|
100
VA |
84
|
67
|
90
|
2
|
| CTRM-150
|
150
VA |
96
|
90
|
100
|
3,2
|
| CTRM-200
|
200
VA |
120
|
90
|
120
|
4,9
|
| CTRM-250
|
250
VA |
120
|
90
|
120
|
5,1
|
| CTRM-300
|
300
VA |
120
|
100
|
120
|
5,7
|
| CTRM-400
|
400
VA |
120
|
120
|
120
|
6,2
|
| CTRM-500
|
500
VA |
120
|
120
|
120
|
7
|
| CTRM-600
|
600
VA |
150
|
135
|
130
|
9
|
| CTRM-750
|
750
VA |
150
|
135
|
130
|
14
|
| CTRM-101
|
1.000
VA |
150
|
140
|
130
|
15
|
| CTRM-151
|
1.500
VA |
171
|
135
|
150
|
16
|
| CTRM-201
|
2.000
VA |
192
|
140
|
185
|
21
|
| CTRM-251
|
2.500
VA |
192
|
165
|
185
|
24
|
| CTRM-301
|
3.000
VA |
192
|
180
|
185
|
27
|
| CTRM-401
|
4.000
VA |
250
|
170
|
290
|
42
|
| CTRM-501
|
5.000
VA |
250
|
190
|
290
|
47
|
| CTRM-601
|
6.000
VA |
250
|
190
|
290
|
49
|
| CTRM-701
|
7.000
VA |
300
|
190
|
350
|
61
|
| CTRM-801
|
8.000
VA |
300
|
210
|
350
|
66
|
| CTRM-102
|
10.000
VA |
300
|
230
|
350
|
81
|
