Trifaze Şönt Reaktörler, kapasitif reaktif enerjinin yüksek olduğu bankalar, radyolink istasyonları, DC sürücülerin yoğun olduğu yerlerde, UPS, uzun yeraltı kablo hatların vb. tesislerdeki sistemleri dengeleme (kompanse etmek) için kullanılır. Otomatik olarak çalışan kompanzasyon sistemlerinde şebekenin kapasitif bölgede kalmamasını sağlayarak “kapasitif enerji cezası” ödenmemesi için gereklidir.
Şönt reaktörler kullanıldığı taktirde sistemdeki kapasitif yükün şebeke voltajını yükseltmesi sonucunda elektrik ve elektronik cihazlar zarar görmezler. Standart üretim veya özel yapım şönt reaktörlerimiz, yüksek manyetik geçirgenlikli silisyumlu sac nüvelerinden ve hava aralıklı olarak imal edilmektedir.
Bunun neticesinde düşük güç kayıpları ve sessiz çalışma sağlanır. Trifaze şönt reaktörlerimiz müşteri taleplerine göre 0,50 kVAR’dan 50 kVAR’a istenilen bir güç aralığında bakır veya alüminyum telden istenilen değerlere göre üretilmektedir.
Ürünlerimiz Çağ Trafo güvencesinde 2 yıl garantili , CE işaretli ve TS-EN61558-1 EN 61558-2-20 standartlarına uygundur.
TEKNİK ÖZELLİKLER
ReaktörTipi : Şönt Reaktör, Kuru Tip.
Standartlar : TS-EN61558-1ve EN 61558-2-20
Kalite Sistemi : ISO9001 - ISO14001 - ISO45001 / CE sertifikalı
Anma Gerilimi : 400V / 50 Hz 3Faz
Reaktör Empeans Yüzdesi : %100
Reaktör Empedans toleransı : +/- 5%
Linearite : %120
Max. Sürekli Akım : 1.1x In
Koruma Sınıfı : IP00
Yalıtım Sınıfı : F (155°C)
Ortam : Max.Sıcaklık : 40°C / Max. Yükselti: 2000m / max. Bağıl Nem : %95
Soğutma Şekli : AN Doğal Hava
Yalıtım Seviyesi. : 3kV
Sarım Malzemesi : Bakır/Alüminyum
Termik Koruma : 150°C / 3 faz seri / 1 NC kontak
Terminal : Klemens / Pabuç / Bakır Bara
Vernik : F veya –talebe göre- H sınıfı özel vernik ile Vakumda
Daldırma Emprenye.
|
MODEL
NO |
GÜÇ
|
ENDÜKTANS
|
ŞEBEKE
|
AKIM
|

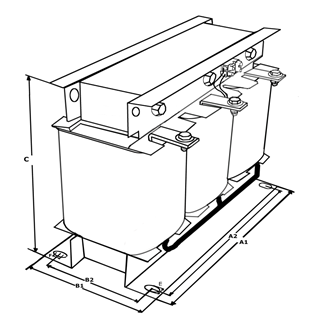

BOYUTLAR
(mm) |
AĞIRLIK
|
|
(kVAr)
|
(mH)
|
(V/Hz)
|
(A)
|
A1
|
B1
|
C
|
(kg)
|
|
CT-TSR050
|
0.5
|
505
|
400/50
|
0.72
|
|
|
|
|
|
CT-TSR100
|
1
|
336
|
400/50
|
1,4
|
|
|
|
|
|
CT-TSR150
|
1,5
|
252
|
400/50
|
2,1
|
|
|
|
|
|
CT-TSR250
|
2,5
|
203
|
400/50
|
3,6
|
|
|
|
|
|
CT-TSR500
|
5
|
102
|
400/50
|
7,2
|
310
|
130
|
315
|
28,5
|
|
CT-TSR750
|
7,5
|
67,5
|
400/50
|
10,8
|
390
|
170
|
365
|
42
|
|
CT-TSR101
|
10
|
51
|
400/50
|
14,4
|
390
|
170
|
310
|
58,5
|
|
CT-TSR102
|
12,5
|
40
|
400/50
|
18
|
390
|
165
|
315
|
58,5
|
|
CT-TSR105
|
15
|
33,6
|
400/50
|
21,8
|
390
|
170
|
310
|
64,5
|
|
CT-TSR200
|
20
|
25,5
|
400/50
|
28,9
|
460
|
170
|
365
|
81,5
|
|
CT-TSR251
|
25
|
20,4
|
400/50
|
36.1
|
460
|
195
|
365
|
96,5
|
|
CT-TSR501
|
50
|
10,2
|
400/50
|
72.2
|
600
|
220
|
365
|
216
|
